проект Спектр-РГ
О проекте

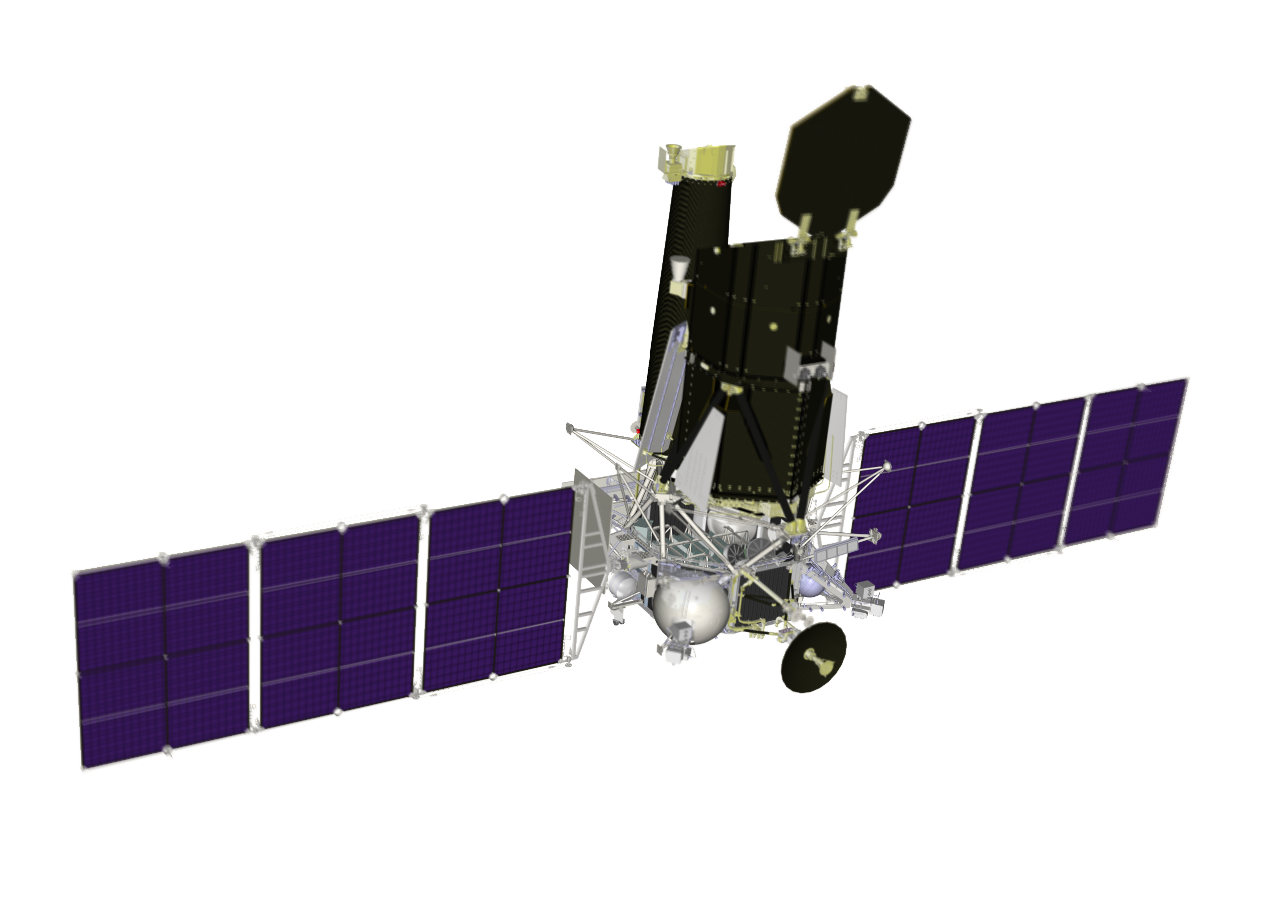

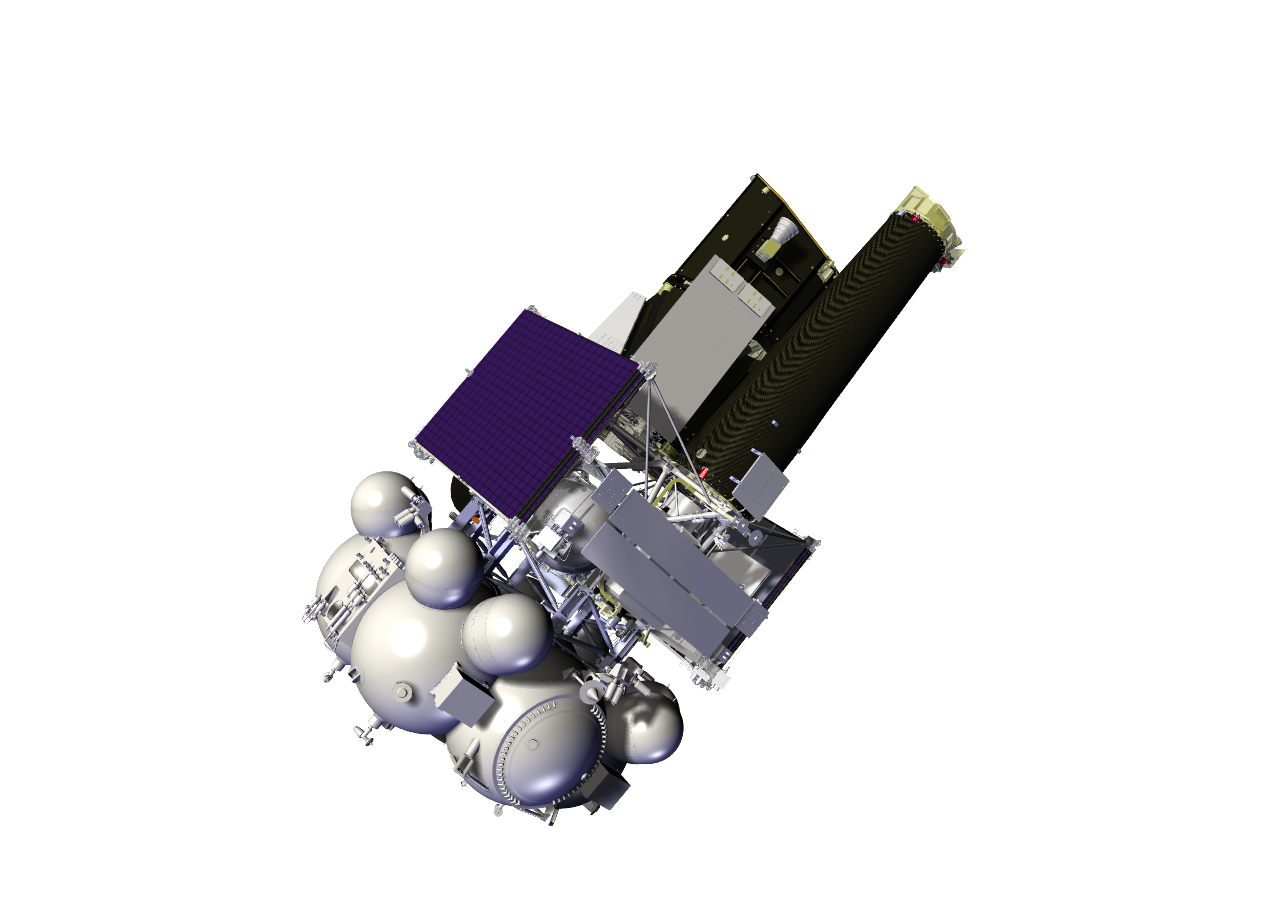

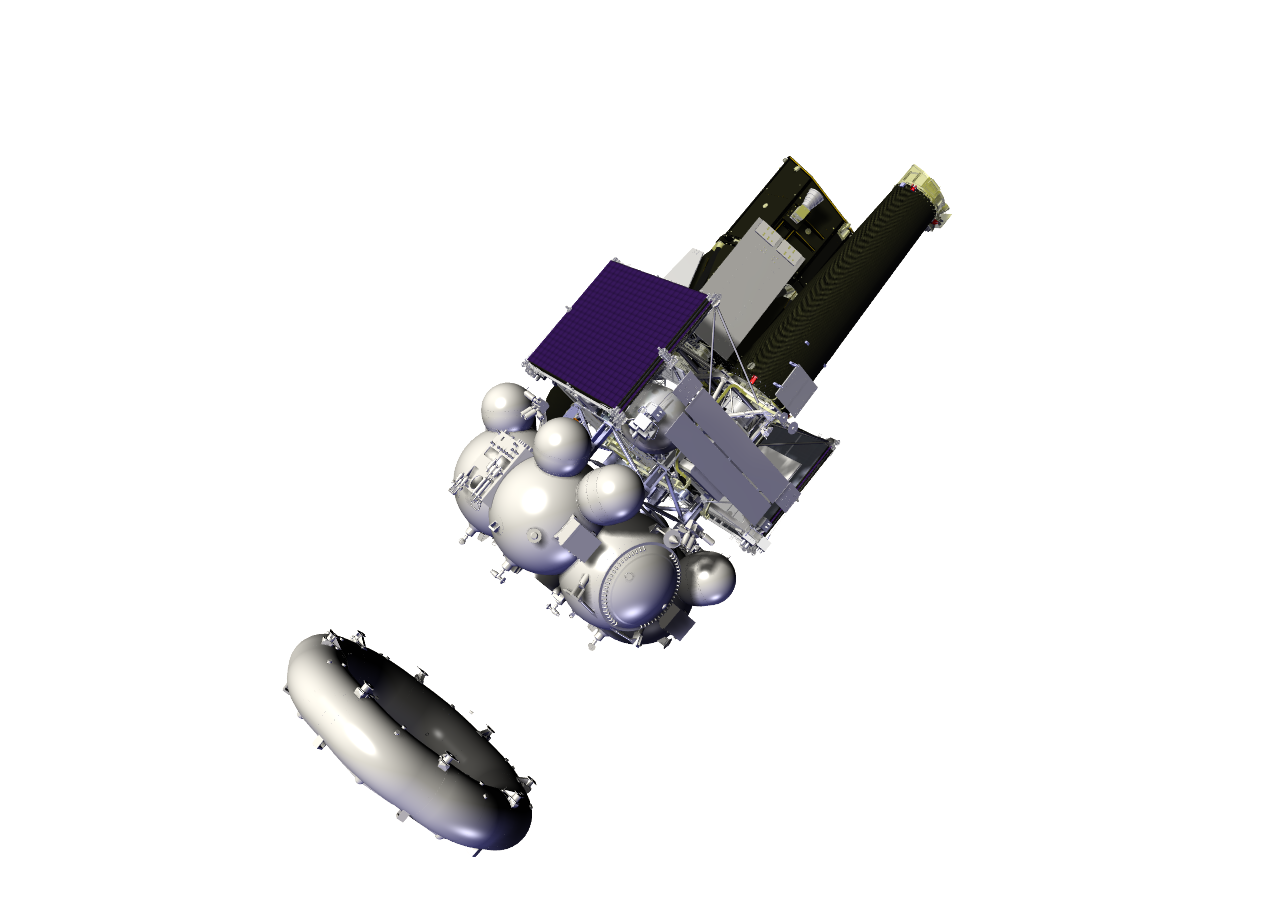

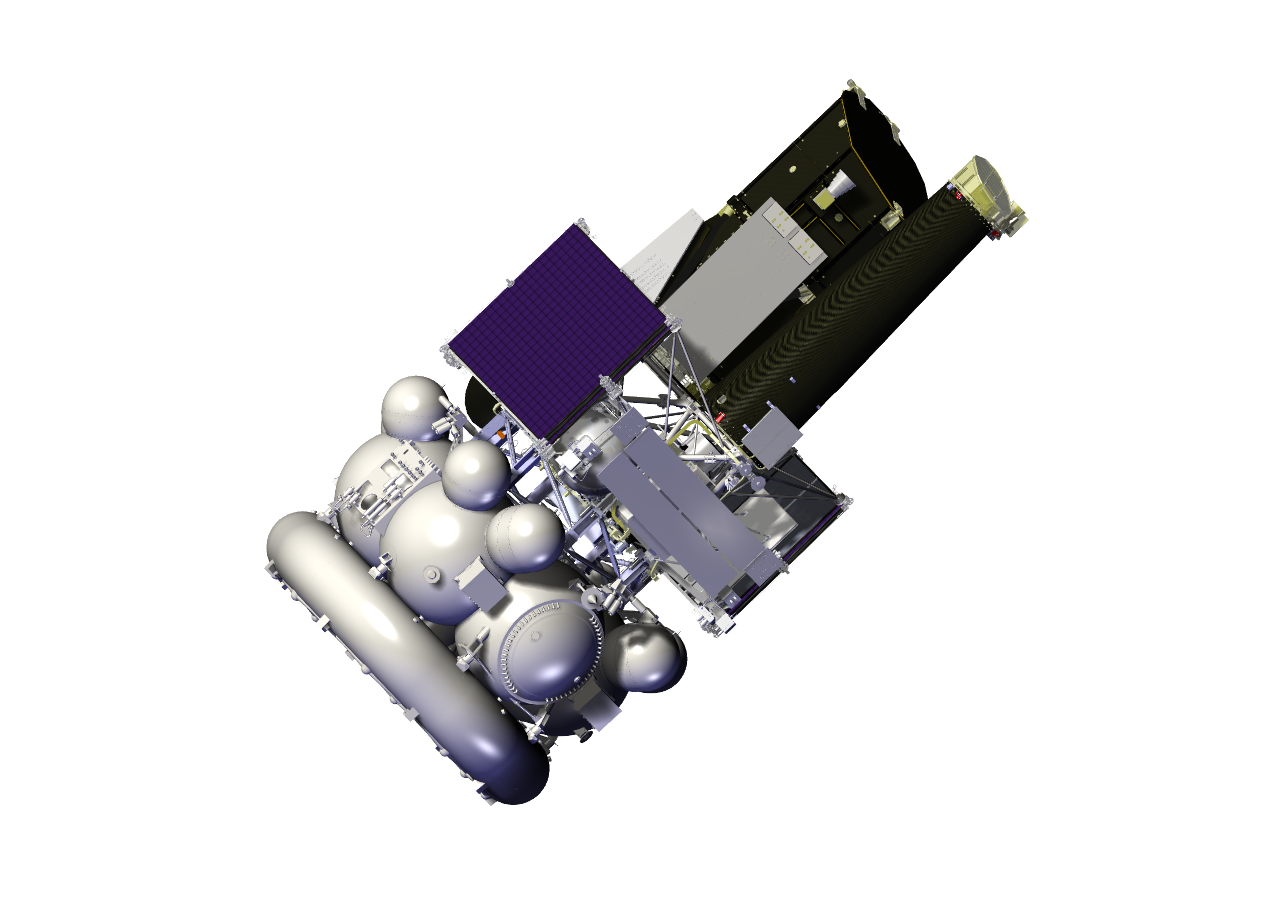

Космическую обсерваторию "Спектр-РГ", предназначенную для изучения Вселенной в гамма- и рентгеновском жёстком диапазоне энергий, планируется вывести на траекторию перелёта к точке либрации во второй половине 2017 г. На борту КА будет размещена научная аппаратура, разработанная в Институте космических исследований РАН - спектроскоп и временной анализатор галактических и внегалактических излучений ART-XC, а также рентгеновский зеркальный телескоп eROSITA, изготовленный Институтом внеземной физики Общества Макса Планка. Космический аппарат построен на платформе "Навигатор" НПО им. С.А. Лавочкина.
Траектория
- Положение: точка либрации L2 системы Солнце-Земля
- Тип орбиты: орбита Лиссажу
- Амплитуда по Y: 1000 000 км
- Амплитуда по Z: 600 000 км
- Перелёт: одноимпульсный
- Продолжительность миссии: 7.5 лет
- Коррекции поддержания орбиты: 1 раз в 45 суток
-
Ограничения:
- отсутствие затенений
- ежедневная видимость аппарата с российских станций слежения
Вид орбиты

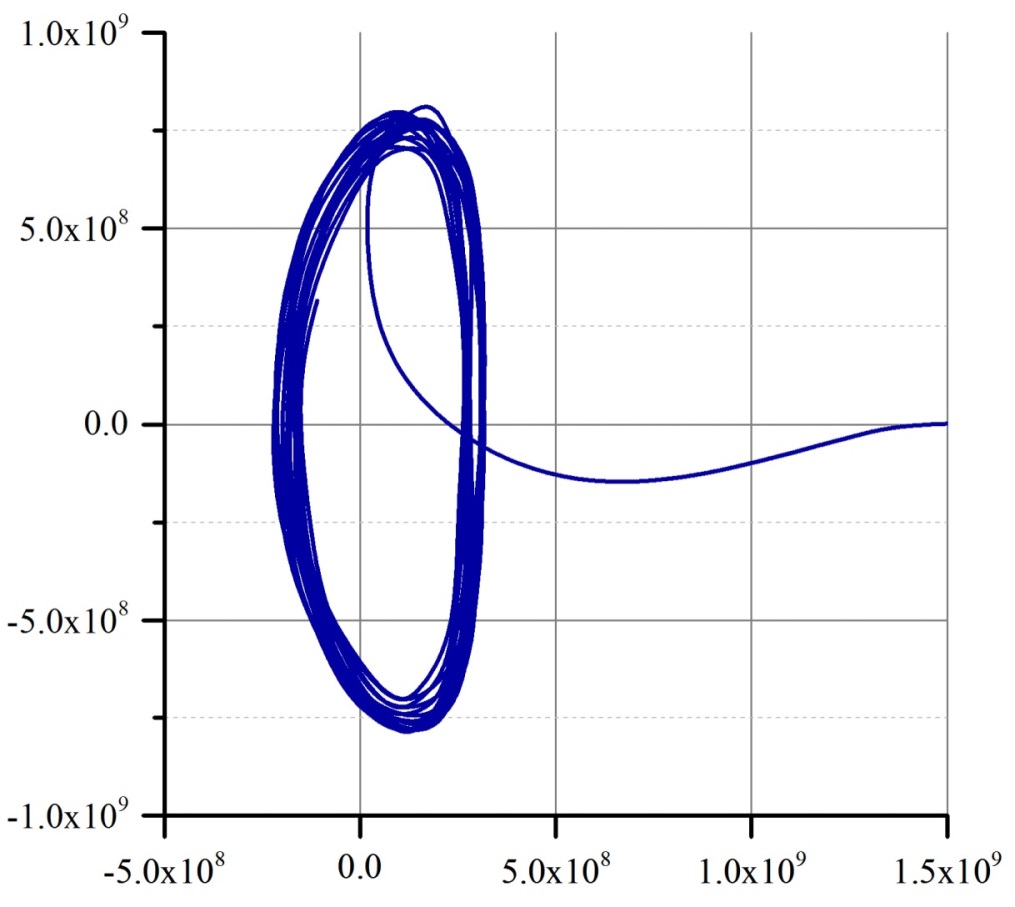

XY

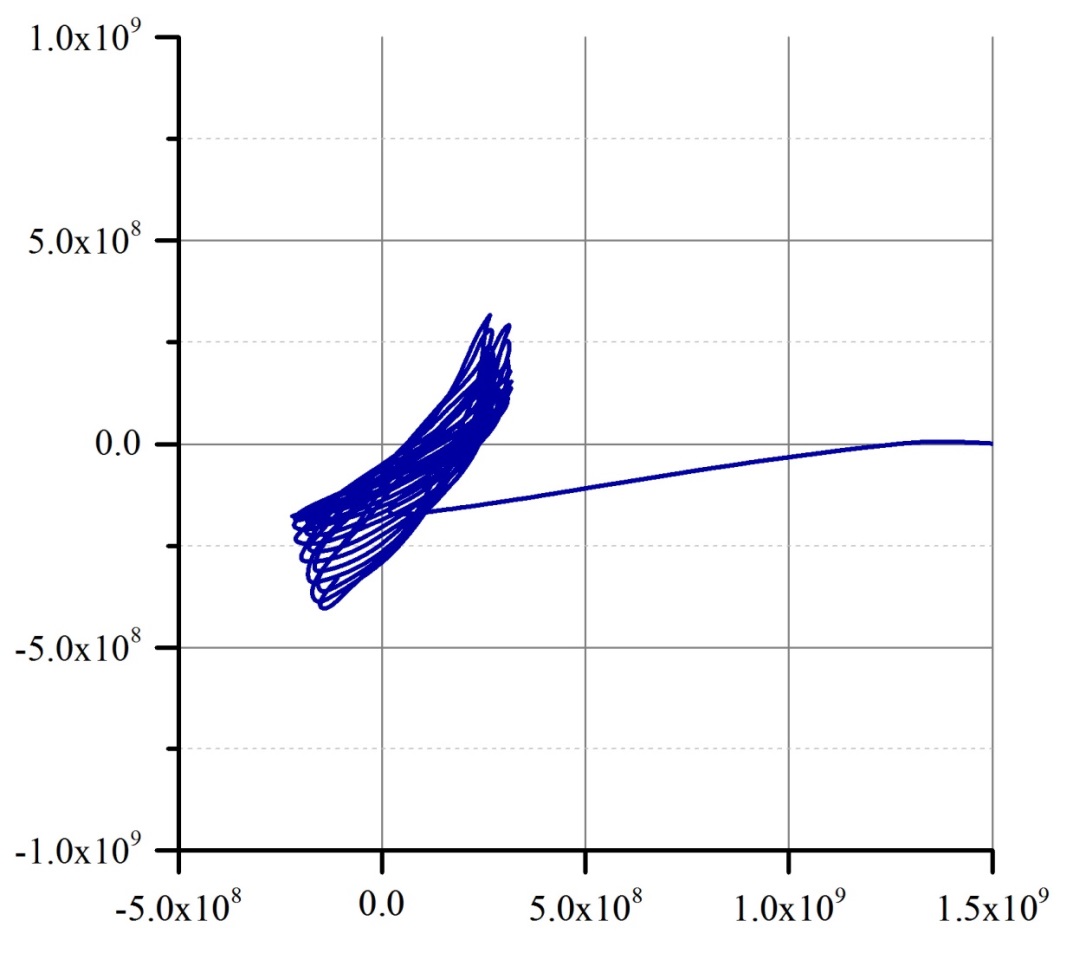

XZ

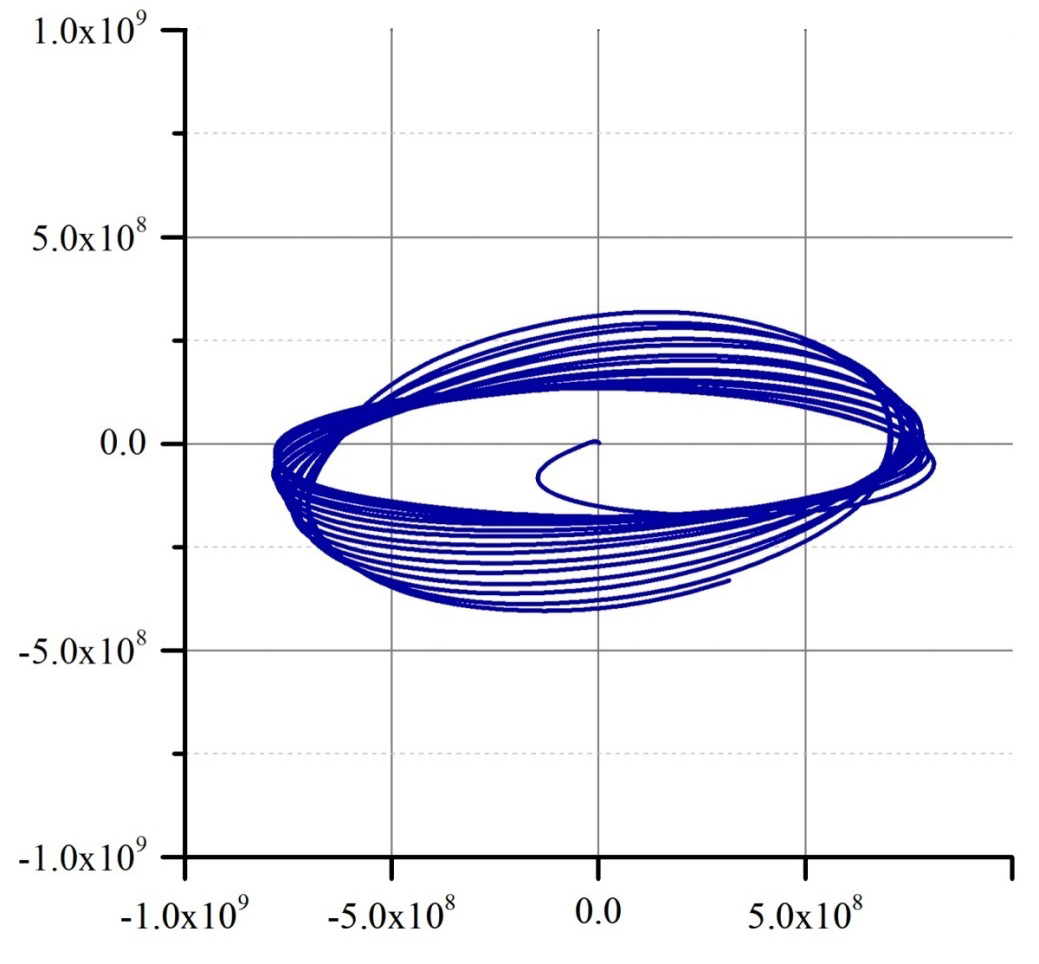

YZ
Проекция траектории на различные плоскости вращающейся системы координат с центром в точке L2, единицы измерения - км.

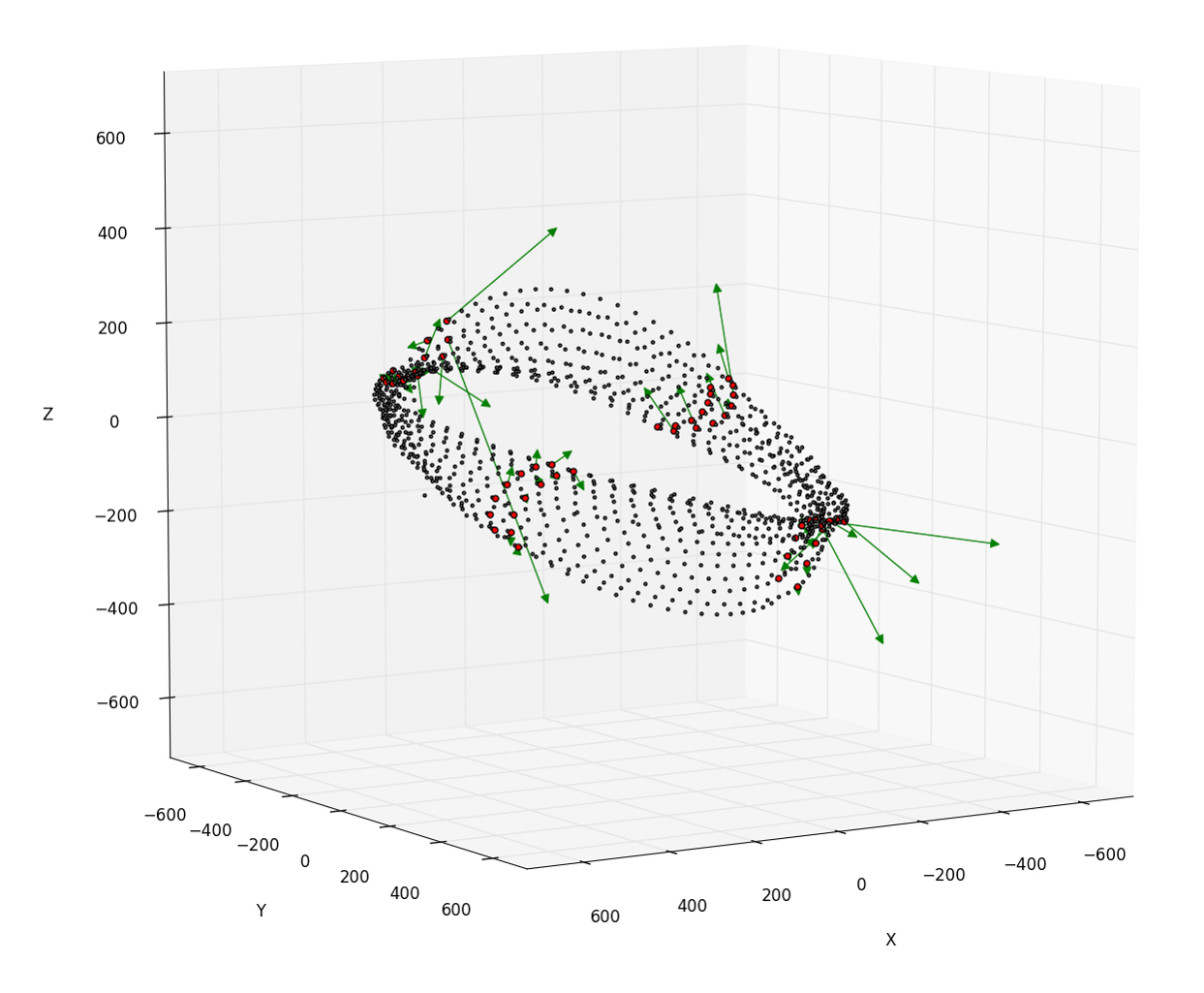

3D
Импульсы коррекций поддержания квазипериодической орбиты, изображенные зелёным цветом, масштабированы умножением на скаляр 10x9 для наглядного представления на траектории. Исходная размерность корректирующих импульсов орбиты космического аппарата "Спектр-РГ" составляет от 1 до 0.01 м/c.

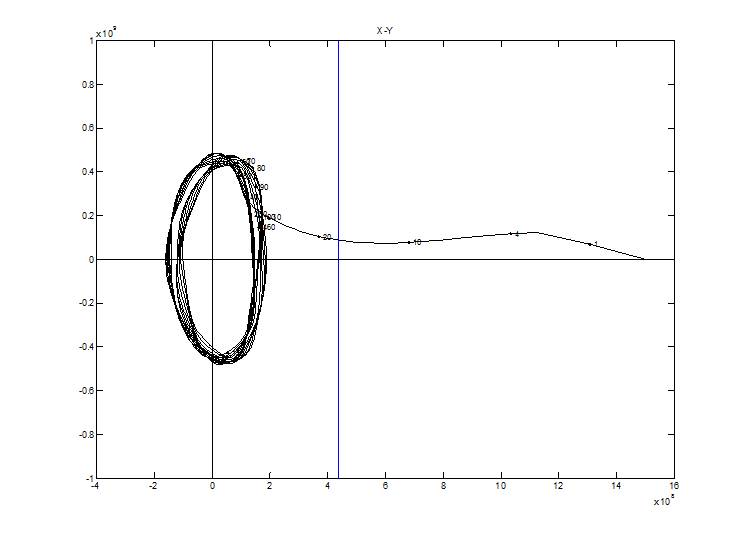

Переход на квазипериодическию орбиту с гравитационным манёвром у Луны

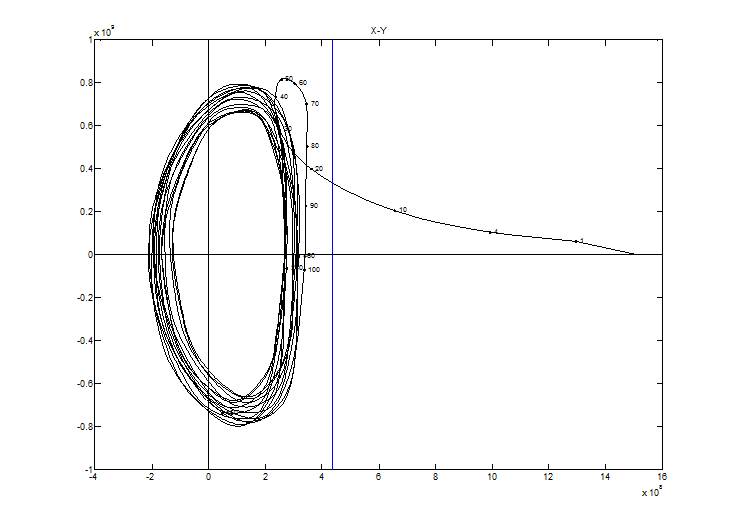

Плоскость XY, переход без гравитационного манёвра
Плоскость XY, переход с использованием гравитационного манёвра
Гравитационный манёвр у Луны, выполняемый на траектории перелёта к точке либрации, сообщает импульс, позволяющий уменьшить амплитуду квазипериодической орбиты в окрестности коллинеарной точки либрации. Для демонстрации данной возможности выше приведены траектории в случае выполнения гравитационного манёвра у Луны и в случае прямого перелёта. Обе траектории были построены с помощью численного интегрирования уравнений движения космического аппарата в рамках полной численно-эфемеридной модели Солнечной системы. При реализации проекта "Спектр-РГ" было принято решение не использовать схему перелёта с гравитационным манёвром у Луны в целях повышения надежности миссии, однако, с точки зрения проектирования траектории, гравитационный манёвр - эффективный метод формирования квазипериодических орбит небольшой амплитуды в окрестности коллинеарных точек либрации cистемы Солнце-Земля.
